DIBUJO TÉCNICO
JUNIO 1999 Opción 1
1. [3 puntos] Un trapecio isósceles tiene los lados paralelos de valor 6 y 4 cm, y su diagonal vale 6 cm. Dibujarle.
2. [5 puntos] Dado el plano definido por los puntos A, B y C en PROYECCIÓN DIÉDRICA, obtener el punto D para que ABCD sea un paralelogramo, (D opuesto a A), y la verdadera magnitud de dicho paralelogramo.
A(-50,15,25) B(-40,10,40) C(25,30,20)
Cotas en milímetros. Origen de coordenadas en el centro del papel.

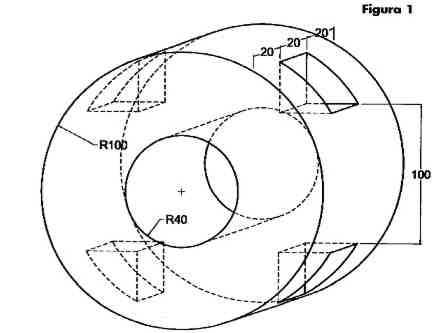

3. [2 puntos] Dada la perspectiva caballera de la pieza dibujada en la figura 1, se pide obtener las vistas ALZADO, PLANTA y PERFIL de dicha pieza, a Escala 1/2, debidamente acotadas, para su correcta representación.
Pieza con cinco planos de simetría.
Cotas en milímetros.
JUNIO 1999 Opción 2
1.[3 puntos] Dibujar un pentágono regular de forma que dos de sus vértices contiguos, y el centro del pentágono se encuentren en una circunferencia de radio 2 centímetros.

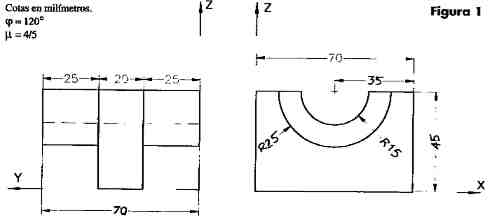

2.[5 puntos] Dadas las proyecciones alzado y perfil de un sólido, la figura 1, se pide dibujar, a escala 1/1, la PERSPECTIVA CABALLERA de dicho sólido con phi=120º y u=4/5.

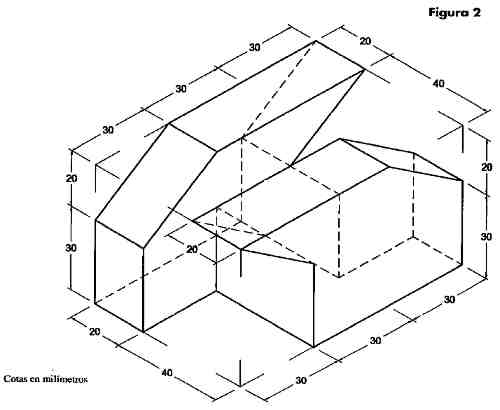

3.[2 puntos] Dada la perspectiva isométrica de la pieza dibujada en la figura 2, se pide obtener las vistas ALZADO, PLANTA y PERFIL de dicha pieza, a Escala 1/1, debidamente acotadas, para su correcta representación.
